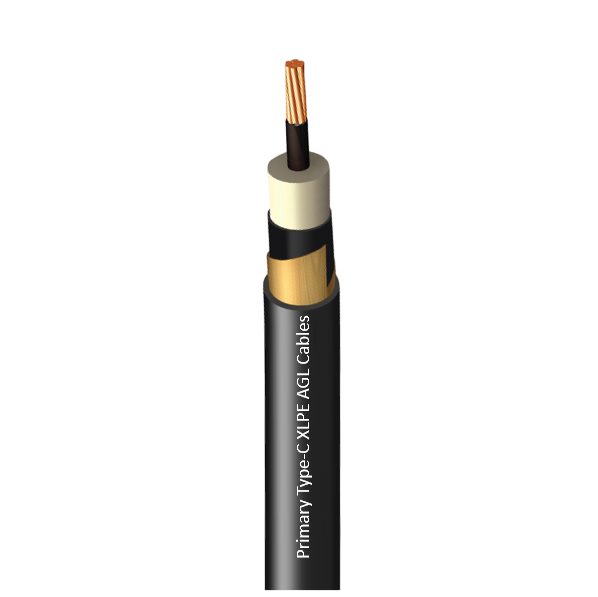

Cabluri de iluminat la sol pentru aerodrom Cabluri primare de tip C XLPE AGL
Cablu de iluminat la sol tip C, ecranat
cu bandă ICEA S-93-639/NEMA WC 74 – specificații FAA L-824 (150/5345-7F)
Conductor: Toron de sârmă de cupru gol sau cositorit recoaptă în conformitate cu ICEA S-93-639 / NEMA WC 74 și IEC 60228
Semiconductor : Material semiconductor extrudat în conformitate cu ICEA S-93-639 / NEMA WC 74
Izolație : XLPE în conformitate cu ICEA S-93-639 / NEMA WC 74
Semiconductiv : Bandă semiconductoare în conformitate cu ICEA S-93-639 / NEMA WC 74
Ecran : Bandă
elicoidală aplicată din cupru sau alamă Înveliș exterior: material PE sau PVC în conformitate cu ICEA S-93-639 / NEMA WC 74
Temperatura de funcționare: -15/90 °C
Tensiune nominală: 5 kV
Tensiune de testare: 18 kV
Raza de încovoiere: 12 x Diametrul
exterior Standard de proiectare: ICEA S-93-639/NEMA WC 74
Aplicație: Transmisie de energie pentru circuitele de iluminat aeroportuar.
Culorile izolației și a învelișului exterior pot fi modificate la cererea clientului.
| Cod | Construcție | Secțiune transversală | Factor de cupru (kg/km) | Greutate (aprox.) (kg/km) | Diametru exterior (aprox.) (mm) | MCDR la 20 °C ( /km) | MCCC la 90 °C CT, la 45 °C LA MCCC (A) |
| TEXYBAP | BCL2/EXSC/XLPE/SCT/CUT/PE | 1 x 6 mm2 | 83 | 173 | 11.7 | 3.08 | 52 |
| TEXYBAY | BCL2/EXSC/XLPE/SCT/CUT/PVC | 1 x 6 mm2 | 83 | 196 | 11.7 | 3.08 | 52 |
| TEXYPAP | BCL2/EXSC/XLPE/SCT/BRT/PE | 1 x 6 mm2 | 53 | 171 | 11.7 | 3.08 | 52 |
| TEXYPAY | BCL2/EXSC/XLPE/SCT/BRT/PVC | 1 x 6 mm2 | 53 | 195 | 11.7 | 3.08 | 52 |
| KEXYBAP | TCL2/EXSC/XLPE/SCT/CUT/PE | 1 x 6 mm2 | 83 | 173 | 11.7 | 3.11 | 52 |
| KEXYBAY | TCL2/EXSC/XLPE/SCT/CUT/PVC | 1 x 6 mm2 | 83 | 196 | 11.7 | 3.11 | 52 |
| KEXYPAP | TCL2/EXSC/XLPE/SCT/BRT/PE | 1 x 6 mm2 | 53 | 171 | 11.7 | 3.11 | 52 |
| KEXYPAY | TCL2/EXSC/XLPE/SCT/BRT/PVC | 1 x 6 mm2 | 53 | 195 | 11.7 | 3.11 | 52 |
| TEXYBAP | BAWGB/EXSC/XLPE/SCT/CUT/PE | 1 x 8 AWG | 108 | 207 | 12.3 | 2.14 | 64 |
| TEXYBAY | BAWGB/EXSC/XLPE/SCT/CUT/PVC | 1 x 8 AWG | 108 | 231 | 12.3 | 2.14 | 64 |
| TEXYPAP | BAWGB/EXSC/XLPE/SCT/BRT/PE | 1 x 8 AWG | 76 | 205 | 12.3 | 2.14 | 64 |
| TEXYPAY | BAWGB/EXSC/XLPE/SCT/BRT/PVC | 1 x 8 AWG | 76 | 229 | 12.3 | 2.14 | 64 |
| KEXYBAP | TAWGB/EXSC/XLPE/SCT/CUT/PE | 1 x 8 AWG | 108 | 207 | 12.3 | 2.22 | 64 |
| KEXYBAY | TAWGB/EXSC/XLPE/SCT/CUT/PVC | 1 x 8 AWG | 108 | 231 | 12.3 | 2.22 | 64 |
| KEXYPAP | TAWGB/EXSC/XLPE/SCT/BRT/PE | 1 x 8 AWG | 76 | 205 | 12.3 | 2.22 | 64 |
| KEXYPAY | TAWGB/EXSC/XLPE/SCT/BRT/PVC | 1 x 8 AWG | 76 | 229 | 12.3 | 2.22 | 64 |
| TEXYBAP | BAWGB/EXSC/XLPE/SCT/CUT/PE | 1 x 6 AWG | 156 | 266 | 13.3 | 1.35 | 85 |
| TEXYBAY | BAWGB/EXSC/XLPE/SCT/CUT/PVC | 1 x 6 AWG | 156 | 294 | 13.3 | 1.35 | 85 |
| TEXYPAP | BAWGB/EXSC/XLPE/SCT/BRT/PE | 1 x 6 AWG | 120 | 264 | 13.3 | 1.35 | 85 |
| TEXYPAY | BAWGB/EXSC/XLPE/SCT/BRT/PVC | 1 x 6 AWG | 120 | 291 | 13.3 | 1.35 | 85 |
| KEXYBAP | TAWGB/EXSC/XLPE/SCT/CUT/PE | 1 x 6 AWG | 156 | 266 | 13.3 | 1.4 | 85 |
| KEXYBAY | TAWGB/EXSC/XLPE/SCT/CUT/PVC | 1 x 6 AWG | 156 | 294 | 13.3 | 1.4 | 85 |
| KEXYPAP | TAWGB/EXSC/XLPE/SCT/BRT/PE | 1 x 6 AWG | 120 | 264 | 13.3 | 1.4 | 85 |
| KEXYPAY | TAWGB/EXSC/XLPE/SCT/BRT/PVC | 1 x 6 AWG | 120 | 291 | 13.3 | 1.4 | 85 |
