Description
| CABLURI TELEFONIC Autopurtate | TU2Yfs(F)L2YA (Ømm 0.4, 0.5, 0.6, 0.8, 0.9) | ||||
| T=Cablu Telefonic |
| U=Cablu Urban |
| 2Y=izolatie PE |
| fs=Izolatie PE solid/foam |
| F=Impuluta cu Gel |
| L2Y=Manta de Alpet |
| Ab=Armaturi din benzi de otel |
| 2Y=Manta PE |
| Y=Manta PVC |
| Aplicație |
| · Înmormântare directă. · În conducte de cablu subterane. |
| · Pentru rețeaua de distribuție se utilizează cabluri cu diametrul conductorului de 0,4 și 0,5mm. |
| · Cablurile cu diametrul conductorului de 0,6, 0,8 și 0,9 mm sunt utilizate pentru rețeaua pe distanțe lungi. |

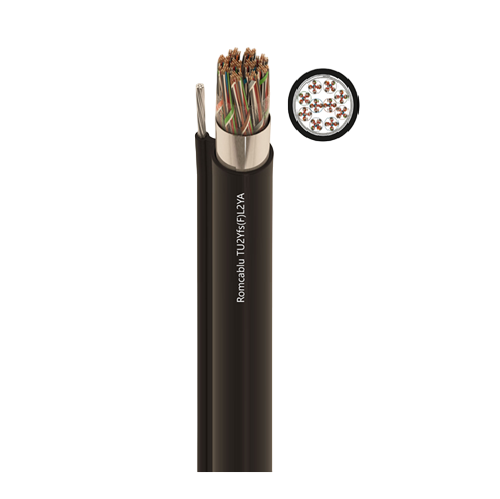

| Construcția cablurilor TU2Yfs(F)L2YA |
| 1 – Conductor: cupru solid recoapt electrolitic (CCITT galben Cartea Vol. III-2-G.541 B, IEC 28 și ASTM B 3). |
| 2 – Izolație: piele de spumă cu cod de culoare/Solid pe placat cu polietilenă solidă (BS 6234 Tip 03 – ASTM D 1248) |
| 3 -Eșuare :Quad-uri / perechi stelare,fiecare având o lungime specială deașezare până la minimizarea diafoniei și a dezechilibrului |
| de capacitate,sunt asamblate în unități de 10 perechi. Grupuri cu 25,50, 100 de perechi sunt înfășurate împreună în miezul cablului. |
| 4 – Compus de umplere:Miezul cablului este umplut cu o umplutură specială de jeleu compus pentru a evita scurgerea apei în spațiile aeriene. |
| 5 -Împachetare: O bandă de poliester non-higroscopică și dielectricăeste aplicat pe miezul cablului longitudinal sau elicoidal. |
| 6 -Ecran:Ambele părți sunt acoperite cu copolimer plat bandă de bandă de aluminiu peste miezul cablului longitudinal pentru ecranare. |
| 7- Sârmă pentru umeraș: Sârmă de suspensie din oțel galvanizat (ASTM A 475-66T). |
| 8 – Jacheta exterioară: liniară cu densitate scăzută sau medie,jacheta exterioară din polietilenă neagră rezistentă la UV (ASTM D 1248 |
| Caracteristici tehnice TU2Yfs(F)L2YA | |||||
| Diam.conductor | 0.40mm | 0.50mm | 0.60mm | 0.80mm | 0.90mm |
| Rezistența conductorului Ω/km (20 °C) | |||||
| Media maximă | 139.4 | 89.4 | 62.1 | 35 | 27.12 |
| Maxim individual | 146.6 | 93 | 64.6 | 37 | 28.8 |
| Rezistență la izolație(*) | >10000 | >10000 | >15000 | >15000 | >15000 |
| Capacitate reciprocă nF/km (800 Hz) | |||||
| Media maximă | 50 | 50 | 45 | 45 | 45 |
| Maxim individual | 56 | 56 | 51 | 51 | 51 |
| Capacitance Unbalance pF/500 m Between Pairs | |||||
| Media maximă | 125 | 125 | 60 | 60 | 60 |
| Maxim individual | 350 | 350 | 325 | 325 | 325 |
| Between Adjacent Quads | |||||
| Media maximă | 125 | 125 | 60 | 60 | 60 |
| Maxim individual | 275 | 275 | 270 | 270 | 270 |
| To Screen | |||||
| Media maximă | 500 | 500 | 325 | 325 | 325 |
| Maxim individual | 2000 | 2000 | 1300 | 1300 | 1300 |
| Dielectric Strength V (DC, 1 minute) | |||||
| Pereche – Pereche | 1400 | 1400 | 2000 | 2400 | 3000 |
| Pereche – Ecran | 1400 | 1400 | 2000 | 2400 | 3000 |
| perechi | Cond.Ømm | cablu Ømm | Cu kg/km | Cab kg/km | ambalare m | perechi | Cond.Ømm | cablu Ømm | Cu kg/km | Cab kg/km | ambalare m |
| 2 | 0.4 | 6.6 | 4.8 | 100 | 1000/2000 | 2 | 0.6 | 8 | 10.7 | 121 | 1000/2000 |
| 4 | 0.4 | 7.1 | 9.5 | 110 | 1000/2000 | 4 | 0.6 | 8.8 | 21.4 | 142 | 1000/2000 |
| 6 | 0.4 | 8.2 | 14.3 | 126 | 1000/2000 | 6 | 0.6 | 10.8 | 32 | 190 | 1200 |
| 10 | 0.4 | 8.9 | 23.7 | 143 | 1000/2000 | 10 | 0.6 | 12 | 53.4 | 224 | 1200 |
| 20 | 0.4 | 10.7 | 47.4 | 201 | 1200 | 20 | 0.6 | 15 | 106.7 | 353 | 1200 |
| 30 | 0.4 | 13.3 | 71.1 | 270 | 1200 | 30 | 0.6 | 19 | 160 | 537 | 1200 |
| 40 | 0.4 | 14.2 | 94.8 | 312 | 1200 | 40 | 0.6 | 21 | 213.3 | 635 | 1000 |
| 50 | 0.4 | 15.4 | 118.5 | 380 | 1200 | 50 | 0.6 | 23 | 266.6 | 772 | 1000 |
| 70 | 0.4 | 17.1 | 165.9 | 465 | 1200 | 70 | 0.6 | 25 | 373.2 | 971 | 1000 |
| 80 | 0.4 | 18 | 189.6 | 537 | 1200 | 80 | 0.6 | 27 | 426.6 | 1081 | 1000 |
| 100 | 0.4 | 19.9 | 241.6 | 638 | 1200 | 100 | 0.6 | 30 | 543.6 | 1395 | 500 |
| 150 | 0.4 | 24.3 | 362.4 | 916 | 1000 | 150 | 0.6 | 38 | 815.4 | 2012 | 500 |
| 200 | 0.4 | 26.6 | 483.2 | 1181 | 1000 | 200 | 0.6 | 42 | 1087.1 | 2559 | 400 |
| perechi | Cond.Ømm | cablu Ømm | Cu kg/km | Cab kg/km | ambalare m | perechi | Cond.Ømm | cablu Ømm | Cu kg/km | Cab kg/km | ambalare m |
| 2 | 0.5 | 7.1 | 7.5 | 107 | 1000/2000 | 2 | 0.8 | 9 | 19 | 152 | 1000/2000 |
| 4 | 0.5 | 7.7 | 14.9 | 120 | 1000/2000 | 4 | 0.8 | 10 | 38 | 185 | 1000/2000 |
| 6 | 0.5 | 9 | 22.3 | 144 | 1000/2000 | 6 | 0.8 | 13 | 56.9 | 244 | 1200 |
| 10 | 0.5 | 9.7 | 37.1 | 177 | 1000/2000 | 10 | 0.8 | 13 | 94.8 | 296 | 1200 |
| 20 | 0.5 | 11.9 | 74.1 | 268 | 1200 | 20 | 0.8 | 17 | 189.6 | 519 | 1200 |
| 30 | 0.5 | 15.1 | 111.1 | 391 | 1200 | 30 | 0.8 | 23 | 284.4 | 803 | 1000 |
| 40 | 0.5 | 16.3 | 148.1 | 450 | 1200 | 40 | 0.8 | 25 | 379.2 | 1040 | 1000 |
| 50 | 0.5 | 17.6 | 185.2 | 546 | 1200 | 50 | 0.8 | 28 | 473.9 | 1231 | 1000 |
| 70 | 0.5 | 19.7 | 259.2 | 670 | 1200 | 70 | 0.8 | 31 | 663.5 | 1550 | 500 |
| 80 | 0.5 | 20.5 | 296.2 | 738 | 1000 | 80 | 0.8 | 33 | 758.3 | 1735 | 500 |
| 100 | 0.5 | 23.2 | 377.5 | 957 | 1000 | 100 | 0.8 | 38.3 | 966.3 | 2254 | 500 |
| 150 | 0.5 | 28.4 | 566.2 | 1329 | 1000 | 150 | 0.8 | 47.6 | 1449.5 | 3282 | 400 |
| 200 | 0.5 | 31.2 | 755 | 1696 | 500 | 200 | 0.8 | 52.3 | 1932.6 | 4094 | 300 |
| perechi | Cond.Ømm | cablu Ømm | Cu kg/km | Cab kg/km | ambalare m | ||||||
| 2 | 0.9 | 9.2 | 24 | 161 | 1000/2000 | ||||||
| 4 | 0.9 | 10.3 | 48 | 198 | 1200 | ||||||
| 6 | 0.9 | 13 | 72 | 266 | 1200 | ||||||
| 10 | 0.9 | 13.9 | 120 | 329 | 1200 | ||||||
| 20 | 0.9 | 18.1 | 240 | 582 | 1200 | ||||||
| 30 | 0.9 | 24.2 | 359.9 | 910 | 1000 | ||||||
| 40 | 0.9 | 26.5 | 479.9 | 1173 | 1000 | ||||||
| 50 | 0.9 | 29.3 | 599.8 | 1393 | 1000 | ||||||
| 70 | 0.9 | 32.8 | 839.7 | 1774 | 500 | ||||||
| 80 | 0.9 | 34.7 | 959.7 | 1991 | 500 | ||||||
| 100 | 0.9 | 40 | 1223 | 2584 | 500 | ||||||
| 150 | 0.9 | 49.9 | 1834.5 | 3788 | 400 | ||||||
| 200 | 0.9 | 54.9 | 2446 | 4754 | 300 |
