Tip:

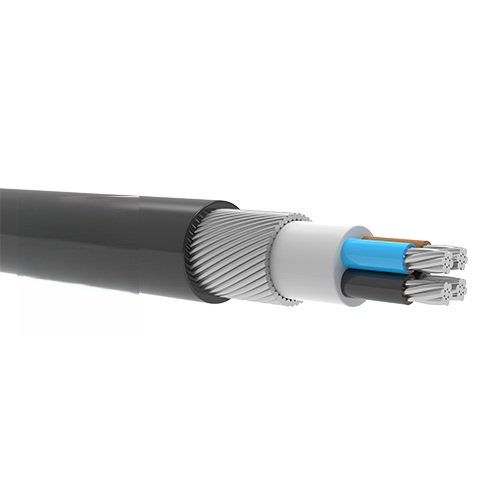

YAVZ2V, NAYRY AL / PVC / SWA / PVC
YAVZ2(a)V, NAYR(a)Y AL / PVC / AWA / PVC
Structura cablului:
Teacă exterioară:
PVC Înveliș exterior Armură: Sârmă de oțel rotund galvanizat (sârmă de aluminiu în cabluri cu un singur miez)
Umplutură: PVC Izolație de umplere
: PVC (clorură de polivinil)
Conductor: Conductor din aluminiu împletit (clasa 2)
Date tehnice:
Temperatura maximă de funcționare: 70°C
Temperatura maximă de scurtcircuit: 160°C (max.5 sec)
Raza minimă de îndoire: 15xD
Tensiune de testare: 3.5 kV
Tensiune nominală: 0.6/1 kV
Standardele:
TS IEC 60502-1 , VDE 0271
IEC 60228 : Conductor
IEC 60332-1 : Rezistență la flacără
Locuri de utilizare:
Poate fi utilizat în locuri în care solicitările mecanice sunt mari, în instalații de comutație și industriale și centre de putere și sub pământ atunci când condițiile sunt potrivite.
| Secțiunea transversală nominală | Diametru exterior (aprox.) | Greutate netă (aprox.) | Lungimea expedierii | Rezistența DC a conductorului este max. la 20°C. | Capacitatea de încărcare a curentului | |
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | În sol la 20°C | La 30°C în aer |
| 1×10 | 12,9 | 241 | 1000 | 3.08 | – | – |
| 1×16 | 13,9 | 282 | 1000 | 1.91 | – | – |
| 1×25 | 16,4 | 393 | 1000 | 1.20 | 106 | 87 |
| 1×35 | 17,4 | 451 | 1000 | 0.868 | 127 | 107 |
| 1×50 | 19,0 | 519 | 1000 | 0.641 | 151 | 131 |
| 1×70 | 20,9 | 639 | 1000 | 0.443 | 185 | 166 |
| 1×95 | 23,5 | 814 | 1000 | 0.320 | 222 | 205 |
| 1×120 | 24,8 | 929 | 1000 | 0.253 | 253 | 239 |
| 1×150 | 27,2 | 1102 | 1000 | 0.206 | 284 | 273 |
| 1×185 | 29,6 | 1302 | 1000 | 0.164 | 322 | 317 |
| 1×240 | 33,2 | 1639 | 500 | 0.125 | 375 | 378 |
| 1×300 | 36,6 | 2061 | 500 | 0.100 | 425 | 437 |
| 1×400 | 40,2 | 2505 | 500 | 0.0778 | 487 | 513 |
| 1×500 | 43,9 | 3104 | 500 | 0.0605 | 558 | 600 |
| 2×10 | 19,5 | 1375 | 1000 | 3.08 | – | – |
| 2×16 | 22,2 | 1788 | 1000 | 1.91 | – | – |
| 2×25 | 25,3 | 2372 | 1000 | 1.20 | 104 | 85 |
| 2×35 | 27,4 | 2801 | 1000 | 0.868 | 125 | 104 |
| 2×50 | 30,9 | 3578 | 1000 | 0.641 | 148 | 125 |
| 2×70 | 36,2 | 4850 | 500 | 0.443 | 182 | 159 |
| 2×95 | 40,3 | 6148 | 500 | 0.320 | 219 | 196 |
| 2×120 | 44,2 | 7371 | 500 | 0.253 | 249 | 228 |
| 2×150 | 49,8 | 9249 | 500 | 0.206 | 280 | 260 |
| 2×185 | 54,4 | 11121 | 250 | 0.164 | 318 | 301 |
| 2×240 | 60,3 | 13675 | 250 | 0.125 | 370 | 358 |
| 3×10 | 21,1 | 1526 | 1000 | 3.08 | – | – |
| 3×16 | 23,2 | 1868 | 1000 | 1.91 | – | – |
| 3×25 | 26,6 | 2469 | 1000 | 1.20 | 104 | 85 |
| 3×35 | 29,0 | 2971 | 1000 | 0.868 | 125 | 104 |
| 3×50 | 33,6 | 3908 | 1000 | 0.641 | 148 | 125 |
| 3×70 | 38,4 | 5001 | 500 | 0.443 | 182 | 159 |
| 3×95 | 42,8 | 6403 | 500 | 0.320 | 219 | 196 |
| 3×120 | 47,4 | 7887 | 500 | 0.253 | 249 | 228 |
| 3×150 | 52,9 | 9635 | 250 | 0.206 | 280 | 260 |
| 3×185 | 57,9 | 11343 | 250 | 0.164 | 318 | 301 |
| 3×240 | 64,3 | 13944 | 250 | 0.125 | 370 | 358 |
| 3×16+10 | 24,4 | 1217 | 1000 | 1,91 – 3,08 | – | – |
| 3×25+16 | 27,9 | 1566 | 1000 | 1,20 – 1,91 | 104 | 85 |
| 3×35+16 | 29,9 | 1786 | 1000 | 0,868 – 1,91 | 125 | 104 |
| 3×50+25 | 34,9 | 2445 | 1000 | 0,641 – 1,20 | 148 | 125 |
| 3×70+35 | 39,7 | 3039 | 500 | 0,443 – 0,868 | 182 | 159 |
| 3×95+50 | 45,5 | 4131 | 500 | 0,320 – 0,641 | 219 | 196 |
| 3×120+70 | 49,7 | 4925 | 500 | 0,253 – 0,268 | 249 | 228 |
| 3×150+70 | 54,4 | 5713 | 250 | 0,206 – 0,268 | 280 | 260 |
| 3×185+95 | 60,2 | 6762 | 250 | 0,164 – 0,320 | 318 | 301 |
| 3×240+120 | 66,1 | 7893 | 250 | 0,125 – 0,253 | 370 | 358 |
| 3×300+150 | 74,5 | 10724 | 250 | 0,100 – 0,206 | 419 | 400 |
| 3×400+185 | 82,8 | 12677 | 250 | 0,0778 – 0,164 | 484 | 472 |
| 4×10 | 22,6 | 1103 | 1000 | 3.08 | – | – |
| 4×16 | 25,0 | 1337 | 1000 | 1.91 | – | – |
| 4×25 | 28,9 | 1750 | 1000 | 1.20 | 104 | 85 |
| 4×35 | 32,5 | 2270 | 1000 | 0.868 | 125 | 104 |
| 4×50 | 37,0 | 2840 | 1000 | 0.641 | 148 | 125 |
| 4×70 | 41,9 | 3482 | 500 | 0.443 | 182 | 159 |
| 4×95 | 48,4 | 4768 | 500 | 0.320 | 219 | 196 |
| 4×120 | 51,9 | 5469 | 500 | 0.253 | 249 | 228 |
| 4×150 | 58,0 | 6551 | 250 | 0.206 | 280 | 260 |
| 4×185 | 64,1 | 7627 | 250 | 0.164 | 318 | 301 |
| 4×240 | 70,7 | 9039 | 250 | 0.125 | 370 | 358 |
| 4×300 | 79,8 | 12341 | 250 | 0.100 | 419 | 400 |
| 4×400 | 88,5 | 14620 | 250 | 0.0778 | 484 | 472 |
| 5×10 | 24,2 | 1252 | 1000 | 3.08 | – | – |
| 5×16 | 27,1 | 1545 | 1000 | 1.91 | – | – |
| 5×25 | 32,3 | 2204 | 1000 | 1.20 | 104 | 85 |
| 5×35 | 35,9 | 2747 | 1000 | 0.868 | 125 | 104 |
| 5×50 | 40,4 | 3373 | 500 | 0.641 | 148 | 125 |
| 5×70 | 46,9 | 4473 | 500 | 0.443 | 182 | 159 |
| 5×95 | 52,9 | 5712 | 500 | 0.320 | 219 | 196 |
| 5×120 | 56,7 | 6543 | 250 | 0.253 | 249 | 228 |
| 5×150 | 63,9 | 7759 | 250 | 0.206 | 280 | 260 |
| 5×185 | 70,2 | 9048 | 250 | 0.164 | 318 | 301 |
| 5×240 | 79,5 | 12168 | 250 | 0.125 | 370 | 358 |
| 5×300 | 87,8 | 14759 | 250 | 0.100 | 419 | 400 |
| 5×400 | 98,0 | 17798 | 250 | 0.0778 | 484 | 472 |
