Description
Tip:
YAXZ2V, NA2XRY AL/ XLPE / SWA / PVC
YAXZ2(a)V, NA2XR(a)Y AL / XLPE / AWA / PVC
Date tehnice:
Temperatura maximă de funcționare: 90°C
Temperatura maximă de scurtcircuit: 250°C (max.5 sec)
Raza minimă de îndoire: 15xD
Tensiune de testare: 3,5 kV
Tensiune nominală: 0,6/1 kV

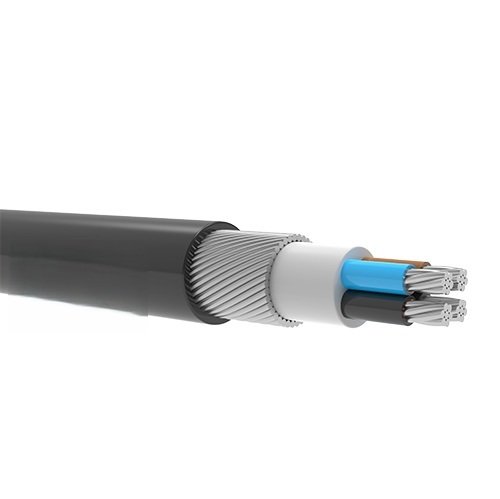

Structura cablului:
Teacă exterioară:
PVC Înveliș exterior Armură: Sârmă de oțel rotund galvanizat (sârmă de aluminiu în cabluri cu un singur miez) Umplutură:
Izolație de umplere
din PVC: XLPE (polietilenă reticulată)
Conductor: Conductor din aluminiu împletit (clasa 2)
Date tehnice:
Temperatura maximă de funcționare: 90°C
Temperatura maximă de scurtcircuit: 250°C (max.5 sec)
Raza minimă de îndoire: 15xD
Tensiune de testare: 3,5 kV
Tensiune nominală: 0,6/1 kV
Standardele:
TS IEC 60502-1 , VDE 0271
IEC 60228 : Conductor
IEC 60332-1 : Rezistență la flacără
Locuri de utilizare:
Poate fi utilizat în locuri în care solicitările mecanice sunt mari, în instalații de comutație și industriale și centre de putere și sub pământ atunci când condițiile sunt potrivite. Se adaptează la temperaturi ridicate de funcționare, este rezistent la creșteri bruște de temperatură pe termen scurt și are o durată de viață mai lungă.
| Secțiunea transversală nominală |
Diametru exterior (aprox.) |
Greutate netă (aprox.) |
Lungimea expedierii | Rezistența DC a conductorului este max. la 20°C. |
Capacitatea de încărcare a curentului |
|
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | În sol la 20°C | La 30°C în aer |
| 1×10 | 12,3 | 212 | 1000 | 3.08 | – | – |
| 1×16 | 13,3 | 250 | 1000 | 1.91 | – | – |
| 1×25 | 14,9 | 312 | 1000 | 1.20 | 114 | 106 |
| 1×35 | 16,8 | 401 | 1000 | 0.868 | 136 | 130 |
| 1×50 | 18,2 | 470 | 1000 | 0.641 | 162 | 161 |
| 1×70 | 20,3 | 575 | 1000 | 0.443 | 199 | 204 |
| 1×95 | 22,5 | 727 | 1000 | 0.320 | 238 | 252 |
| 1×120 | 24,0 | 833 | 1000 | 0.253 | 272 | 295 |
| 1×150 | 26,4 | 985 | 1000 | 0.206 | 305 | 339 |
| 1×185 | 28,7 | 1182 | 1000 | 0.164 | 347 | 395 |
| 1×240 | 31,3 | 1412 | 500 | 0.125 | 404 | 472 |
| 1×300 | 35,3 | 1830 | 500 | 0.100 | 457 | 547 |
| 1×400 | 38,9 | 2245 | 500 | 0.0778 | 525 | 643 |
| 1×500 | 42,6 | 2681 | 250 | 0.0605 | 601 | 754 |
| 1×630 | 48,6 | 3455 | 250 | 0.0469 | 687 | 882 |
| 2×10 | 18,3 | 1089 | 1000 | 3.08 | – | – |
| 2×16 | 20,3 | 1376 | 1000 | 1.91 | – | – |
| 2×25 | 24,1 | 1989 | 1000 | 1.20 | 113 | 104 |
| 2×35 | 26,2 | 2417 | 1000 | 0.868 | 136 | 128 |
| 2×50 | 29,2 | 2987 | 1000 | 0.641 | 160 | 155 |
| 2×70 | 34,5 | 4122 | 500 | 0.443 | 198 | 198 |
| 2×95 | 38,1 | 5141 | 500 | 0.320 | 236 | 243 |
| 2×120 | 41,4 | 6168 | 500 | 0.253 | 270 | 284 |
| 2×150 | 48,1 | 8138 | 500 | 0.206 | 303 | 325 |
| 2×185 | 52,7 | 9912 | 250 | 0.164 | 345 | 378 |
| 2×240 | 57,8 | 11838 | 250 | 0.125 | 401 | 450 |
| 3×10 | 19,1 | 1116 | 1000 | 3.08 | – | – |
| 3×16 | 21,9 | 1468 | 1000 | 1.91 | – | – |
| 3×25 | 25,3 | 2015 | 1000 | 1.20 | 112 | 102 |
| 3×35 | 27,7 | 2458 | 1000 | 0.868 | 135 | 126 |
| 3×50 | 30,9 | 3010 | 1000 | 0.641 | 158 | 149 |
| 3×70 | 37 | 4273 | 1000 | 0.443 | 196 | 191 |
| 3×95 | 40,5 | 5214 | 500 | 0.320 | 234 | 234 |
| 3×120 | 45,1 | 6579 | 500 | 0.253 | 268 | 273 |
| 3×150 | 51,1 | 8325 | 500 | 0.206 | 300 | 311 |
| 3×185 | 56,1 | 9911 | 250 | 0.164 | 342 | 360 |
| 3×240 | 62,0 | 12085 | 250 | 0.125 | 398 | 427 |
| 3×300 | 68,0 | 14470 | 250 | 0.100 | 457 | 507 |
| 3×16+10 | 22,9 | 1048 | 1000 | 1,91-3,08 | – | – |
| 3×25+16 | 26,4 | 1328 | 1000 | 1,20-1,91 | 112 | 102 |
| 3×35+16 | 28,4 | 1557 | 1000 | 0,868-1,91 | 135 | 126 |
| 3×50+25 | 33,0 | 2109 | 1000 | 0,641-1,20 | 158 | 149 |
| 3×70+35 | 38,1 | 2752 | 500 | 0,443-0,868 | 196 | 191 |
| 3×95+50 | 42,0 | 3313 | 500 | 0,320-0,641 | 234 | 234 |
| 3×120+70 | 47,8 | 4401 | 500 | 0,253-0,443 | 268 | 273 |
| 3×150+70 | 52,4 | 5118 | 250 | 0,206-0,443 | 300 | 311 |
| 3×185+95 | 57,6 | 6083 | 250 | 0,164-0,320 | 342 | 360 |
| 3×240+120 | 63,7 | 7109 | 250 | 0,125-0,253 | 398 | 427 |
| 3×300+150 | 71,6 | 9653 | 250 | 0,100-0,206 | 457 | 507 |
| 3×400+185 | 80,0 | 11499 | 250 | 0,0778-0,164 | 529 | 600 |
| 4×10 | 20,5 | 784 | 1000 | 3.08 | – | – |
| 4×16 | 23,5 | 1086 | 1000 | 1.91 | – | – |
| 4×25 | 27,4 | 1419 | 1000 | 1.20 | 112 | 102 |
| 4×35 | 30,1 | 1721 | 1000 | 0.868 | 135 | 126 |
| 4×50 | 35 | 2366 | 1000 | 0.641 | 158 | 149 |
| 4×70 | 40,4 | 2987 | 500 | 0.443 | 196 | 191 |
| 4×95 | 45,4 | 3939 | 500 | 0.320 | 234 | 234 |
| 4×120 | 49,8 | 4799 | 500 | 0.253 | 268 | 273 |
| 4×150 | 56,0 | 5738 | 250 | 0.206 | 300 | 311 |
| 4×185 | 62,0 | 6803 | 250 | 0.164 | 342 | 360 |
| 4×240 | 68,1 | 7914 | 250 | 0.125 | 398 | 427 |
| 4×300 | 76,2 | 10638 | 250 | 0.100 | 457 | 507 |
| 4×400 | 85,4 | 12766 | 250 | 0.0778 | 529 | 600 |
| 5×10 | 22,6 | 1030 | 1000 | 3.08 | – | – |
| 5×16 | 25,2 | 1259 | 1000 | 1.91 | – | – |
| 5×25 | 29,7 | 1704 | 1000 | 1.20 | 112 | 102 |
| 5×35 | 33,5 | 2265 | 1000 | 0.868 | 135 | 126 |
| 5×50 | 38,0 | 2827 | 500 | 0.641 | 158 | 149 |
| 5×70 | 45,1 | 3879 | 500 | 0.443 | 196 | 191 |
| 5×95 | 49,9 | 4874 | 500 | 0.320 | 234 | 234 |
| 5×120 | 54,3 | 5784 | 250 | 0.253 | 268 | 273 |
| 5×150 | 61,7 | 6877 | 250 | 0.206 | 300 | 311 |
| 5×185 | 67,9 | 8015 | 250 | 0.164 | 342 | 360 |
| 5×240 | 76,2 | 10633 | 250 | 0.125 | 398 | 427 |
| 5×300 | 84,1 | 12684 | 250 | 0.100 | 457 | 507 |
| 5×400 | 93,8 | 15300 | 250 | 0.0778 | 529 | 600 |
