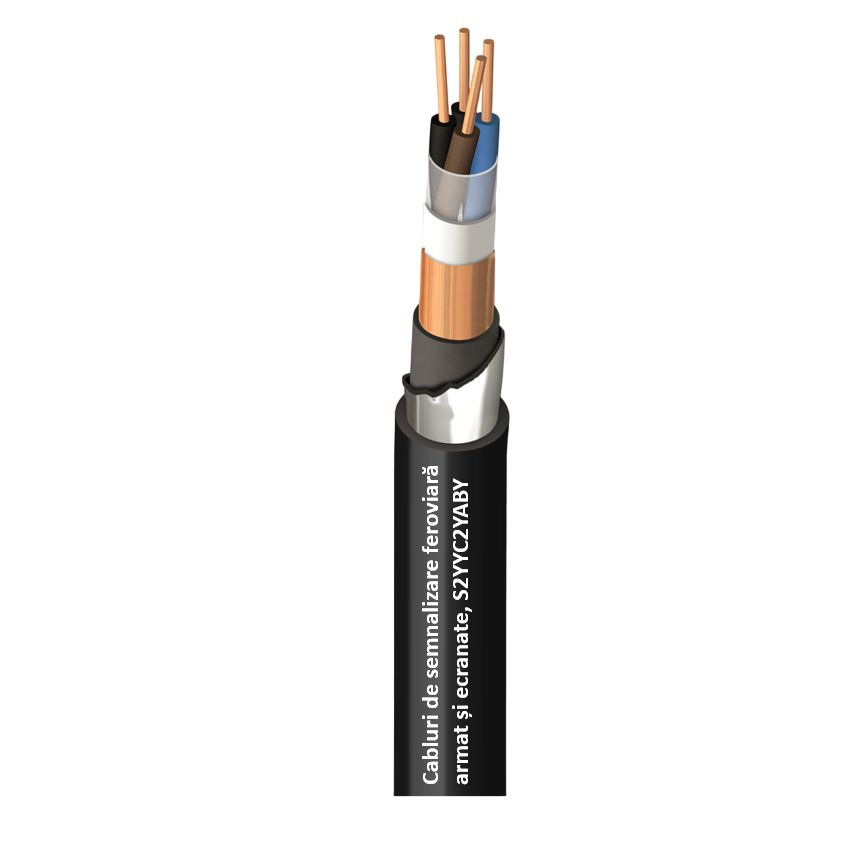

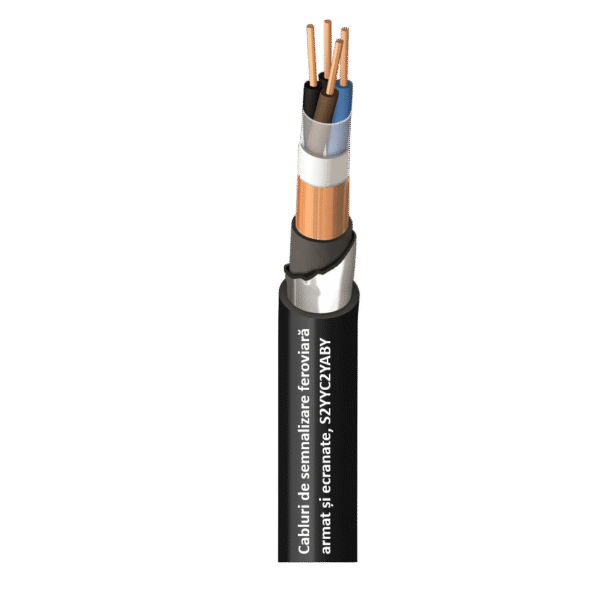

Cabluri de semnalizare feroviară armat și ecranate, S2YYC2YABY
Conductor de cupru electrolitic, recoapt, gol, Clasa 1
Izolație: Polietilenă – PE (2Y)
Bandă: specială dielectrică și non-higroscopică Așternut: Compus din PVC (Y)
Ecran: Bandă de cupru cu strat
Teacă interioară: ST3, compus din polietilenă (2Y)
Armură: Bandă din oțel (AB)
Teacă exterioară: ST3, compus de polietilenă (2Y)
Tensiune nominală: 0,6/1 kV
Tensiune de testare: 3,5 kV
Interval de temperatură: -15°C / +70 °C
Raza de îndoire: 12 x Diametru
exterior Aplicație: Utilizat fix în căile ferate pentru aplicații de semnalizare.
Standarde de proiectare și teste: IEC 60502-1,
| Secțiune transversală (mm²) | Cu Factor kg/km | Cablu (aprox.) (kg/km) | Ø exterior (aprox.) (mm) | MCDR la 20 °C (Ω/km) | MCCC CT la 90 °C AT la 45 °C (A) |
| 2×0,75 | 91 | 630 | 17,1 | 24,5 | 13 |
| 3×0,75 | 102 | 660 | 17,5 | 24,5 | 11 |
| 4×0,75 | 115 | 709 | 18,2 | 24,5 | 11 |
| 5×0,75 | 129 | 765 | 19,0 | 24,5 | 8 |
| 6×0,75 | 144 | 824 | 19,8 | 24,5 | 8 |
| 7×0,75 | 151 | 827 | 19,8 | 24,5 | 8 |
| 8×0,75 | 173 | 951 | 21,4 | 24,5 | 7 |
| 9×0,75 | 180 | 954 | 21,4 | 24,5 | 7 |
| 10×0,75 | 197 | 1037 | 22,4 | 24,5 | 7 |
| 12×0,75 | 214 | 1075 | 22,9 | 24,5 | 7 |
| 14×0,75 | 234 | 1136 | 23,6 | 24,5 | 7 |
| 16×0,75 | 255 | 1227 | 24,7 | 24,5 | 7 |
| 18×0,75 | 277 | 1300 | 25,5 | 24,5 | 7 |
| 19×0,75 | 283 | 1302 | 25,5 | 24,5 | 7 |
| 20×0,75 | 298 | 1376 | 26,3 | 24,5 | 7 |
| 24×0,75 | 343 | 1556 | 28,2 | 24,5 | 7 |
| 27×0,75 | 367 | 1602 | 28,6 | 24,5 | 6 |
| 33×0,75 | 422 | 1757 | 30,1 | 24,5 | 6 |
| 37×0,75 | 457 | 1846 | 30,9 | 24,5 | 6 |
| 48×0,75 | 561 | 2255 | 34,8 | 24,5 | 5 |
| 61×0,75 | 671 | 2539 | 37,0 | 24,5 | 5 |
| 2×1 | 98 | 653 | 17,4 | 18,1 | 15 |
| 3×1 | 111 | 686 | 17,8 | 18,1 | 13 |
| 4×1 | 127 | 740 | 18,6 | 18,1 | 13 |
| 5×1 | 144 | 802 | 19,4 | 18,1 | 10 |
| 6×1 | 161 | 867 | 20,2 | 18,1 | 10 |
| 7×1 | 170 | 870 | 20,2 | 18,1 | 9 |
| 8×1 | 196 | 1005 | 21,9 | 18,1 | 9 |
| 9×1 | 205 | 1010 | 21,9 | 18,1 | 9 |
| 10×1 | 225 | 1101 | 23,0 | 18,1 | 9 |
| 12×1 | 247 | 1144 | 23,5 | 18,1 | 9 |
| 14×1 | 272 | 1235 | 24,6 | 18,1 | 9 |
| 16×1 | 298 | 1312 | 25,4 | 18,1 | 9 |
| 18×1 | 324 | 1394 | 26,3 | 18,1 | 9 |
| 19×1 | 333 | 1398 | 26,3 | 18,1 | 9 |
| 20×1 | 350 | 1479 | 27,1 | 18,1 | 9 |
| 24×1 | 405 | 1678 | 29,1 | 18,1 | 9 |
| 27×1 | 436 | 1733 | 29,5 | 18,1 | 8 |
| 33×1 | 505 | 1909 | 31,1 | 18,1 | 8 |
| 37×1 | 549 | 2010 | 31,9 | 18,1 | 8 |
| 48×1 | 680 | 2466 | 36,0 | 18,1 | 6 |
| 61×1 | 823 | 2839 | 38,8 | 18,1 | 6 |
| 2×1,5 | 113 | 696 | 17,9 | 11,9 | 20 |
| 3×1,5 | 131 | 736 | 18,4 | 11,9 | 16 |
| 4×1,5 | 153 | 800 | 19,2 | 11,9 | 16 |
| 5×1,5 | 175 | 872 | 20,1 | 11,9 | 13 |
| 6×1,5 | 198 | 948 | 21,0 | 11,9 | 13 |
| 7×1,5 | 212 | 955 | 21,0 | 11,9 | 11 |
| 8×1,5 | 244 | 1110 | 22,9 | 11,9 | 11 |
| 9×1,5 | 258 | 1118 | 22,9 | 11,9 | 11 |
| 10×1,5 | 283 | 1246 | 24,5 | 11,9 | 11 |
| 12×1,5 | 315 | 1302 | 25,0 | 11,9 | 11 |
| 14×1,5 | 351 | 1386 | 25,8 | 11,9 | 11 |
| 16×1,5 | 387 | 1480 | 26,7 | 11,9 | 11 |
| 18×1,5 | 423 | 1579 | 27,6 | 11,9 | 11 |
| 19×1,5 | 437 | 1586 | 27,6 | 11,9 | 11 |
| 20×1,5 | 460 | 1681 | 28,6 | 11,9 | 11 |
| 24×1,5 | 536 | 1920 | 30,7 | 11,9 | 11 |
| 27×1,5 | 582 | 1991 | 31,2 | 11,9 | 11 |
| 33×1,5 | 681 | 2210 | 32,9 | 11,9 | 10 |
| 37×1,5 | 745 | 2398 | 34,6 | 11,9 | 10 |
| 48×1,5 | 936 | 2933 | 38,6 | 11,9 | 8 |
| 61×1,5 | 1140 | 3349 | 41,2 | 11,9 | |
| 2×2,5 | 140 | 794 | 19,2 | 7,41 | 26 |
| 3×2,5 | 167 | 847 | 19,8 | 7,41 | 21 |
| 4×2,5 | 198 | 931 | 20,8 | 7,41 | 21 |
| 5×2,5 | 230 | 1024 | 21,8 | 7,41 | 17 |
| 6×2,5 | 262 | 1125 | 22,9 | 7,41 | 17 |
| 7×2,5 | 283 | 1136 | 22,9 | 7,41 | 15 |
| 8×2,5 | 326 | 1361 | 25,6 | 7,41 | 15 |
| 9×2,5 | 348 | 1374 | 25,6 | 7,41 | 15 |
| 10×2,5 | 383 | 1515 | 27,1 | 7,41 | 15 |
| 12×2,5 | 431 | 1591 | 27,7 | 7,41 | 15 |
| 14×2,5 | 483 | 1706 | 28,6 | 7,41 | 15 |
| 16×2,5 | 536 | 1832 | 29,7 | 7,41 | 15 |
| 18×2,5 | 590 | 1966 | 30,8 | 7,41 | 15 |
| 19×2,5 | 611 | 1978 | 30,8 | 7,41 | 15 |
| 20×2,5 | 643 | 2105 | 32,0 | 7,41 | 15 |
| 24×2,5 | 754 | 2490 | 35,4 | 7,41 | 15 |
| 27×2,5 | 823 | 2591 | 35,9 | 7,41 | 15 |
| 33×2,5 | 975 | 2943 | 38,4 | 7,41 | 13 |
| 37×2,5 | 1071 | 3125 | 39,5 | 7,41 | 13 |
| 48×2,5 | 1347 | 3802 | 43,8 | 7,41 | 11 |
| 61×2,5 | 1655 | 4510 | 48,2 | 7,41 | 11 |
MCCC se poate referi la: Capacitate maximă de transport a curentului
CT: Temperatura conductorului
AT: Temperatura ambientală
MCDR: Max. Rezistența conductorului DC
