Description
Tip:

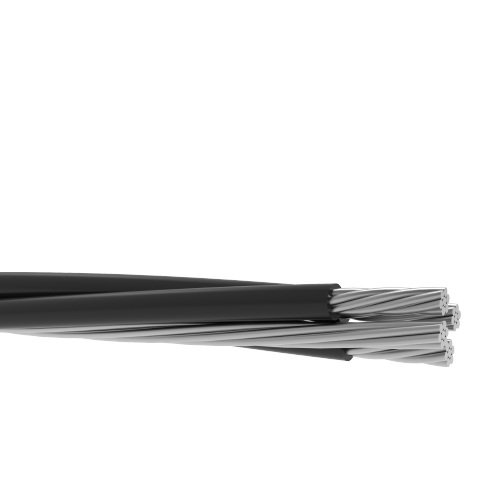

AER
AL/PE
Structura cablului:
Teacă exterioară: –
Armură: –
Umplutură: –
Sârmă de suspensie: Izolație conductor
din aliaj din aluminiu: PE (polietilenă)
Conductor: Conductor din aluminiu cu un singur fir (Clasa 1) – Conductor din aluminiu împletit (Clasa 2)
Date tehnice:
Temperatura maximă de funcționare: 90°C
Temperatura maximă de scurtcircuit: 250°C (max.5 sec)
Raza minimă de îndoire: 12xD
Tensiune de testare: 4.0 kV
Tensiune nominală: 0.6/1 kV
Standardele:
TS 11654 , SFS 2200
Locuri de utilizare:
În rețelele de linii de joasă tensiune, este de preferat să se utilizeze cabluri AER în loc de conductoare goale. Cablurile AER sunt utilizate în special în zonele rezidențiale dense, unde electrificarea satelor și instalațiile de cabluri subterane sunt foarte scumpe.
| Secțiunea transversală nominală | CONDUCTOARE IZOLATE | SÂRMĂ DE SUSPENSIE | CABLU | ||||||||
| Conductor de fază | Iluminat stradal | ||||||||||
| Secțiunea transversală nominală | Diametrul conductorului | Rezistența conductorului la 20°C |
Capacitatea de încărcare a curentului |
Secțiunea noninală | Rezistența conductorului la 20C |
Diametrul conductorului | Min. Sarcină de rupere |
Rezistența conductorului la 20C |
Diametru exterior | Greutate netă | |
| (mm²) | (mm²) | (mm) | (ohm/km) | (m) | (mm²) | (ohm/km) | (mm) | Kn | (ohm/km) | (mm) | (kg/km) |
| 1×10+16 re-re | 1×10 | 3.45 | 3.08 | – | – | 4.40 | 1.91 | 12,5 | 92 | ||
| 1×10+16 RM-RM | 1×10 | 3.71 | 3.08 | – | – | 4.7 | 1.91 | 12,5 | 92 | ||
| 3×10+16 re-re | 3×10 | 3.45 | 3.08 | – | – | 4.40 | 1.91 | 15.1 | 189 | ||
| 3×10+16 RM-RM | 3×10 | 3.71 | 3.08 | – | – | 4.7 | 1.91 | 15.8 | 188 | ||
| 1×16+16 re-re | 1×16 | 3.45 | 1.91 | – | – | 4.40 | 1.91 | 14.4 | 109 | ||
| 1×16+16 RM-RM | 1×16 | 3.71 | 1.91 | – | – | 4.7 | 1.91 | 14.2 | 115 | ||
| 3×16+16 | 3×16 | 4.40 | 1.91 | – | – | 4.7 | 1.91 | 15.7 | 258 | ||
| 3×16+25 | 3×16 | 4.40 | 1.91 | – | – | 5.9 | 1.38 | 17.4 | 273 | ||
| 3×25+25 | 3×25 | 5.90 | 1.20 | – | – | 5.9 | 1.20 | 21.0 | 366 | ||
| 3×35+35 | 3×35 | 6.90 | 0.868 | – | – | 6.9 | 0.868 | 24.4 | 509 | ||
| 1×50+70 | 1×50 | 8.10 | 0.641 | – | – | 9.9 | 0.443 | 22.6 | 357 | ||
| 3×50+50 | 3×50 | 8.10 | 0.641 | – | – | 8.1 | 0.641 | 27.3 | 646 | ||
| 1×70+95 | 1×70 | 9.70 | 0.443 | – | – | 11.5 | 0.320 | 27.0 | 511 | ||
| 1×70+16+95 | 1×70 | 9.70 | 0.443 | 16 | 1.91 | 11.5 | 0.320 | 27.2 | 577 | ||
| 3×70+50 | 3×70 | 9.70 | 0.443 | – | – | 8.1 | 0.641 | 29.4 | 877 | ||
| 3×70+70 | 3×70 | 9.70 | 0.443 | – | – | 9.9 | 0.443 | 32.7 | 932 | ||
| 3×95+70 | 3×95 | 11.54 | 0.320 | – | – | 9.9 | 0.443 | 33.5 | 1175 | ||
| 3×95+95 | 3×95 | 11.54 | 0.320 | – | – | 11.5 | 0.320 | 36.6 | 1257 | ||
| 3×95+16+95 | 3×95 | 11.54 | 0.320 | 16 | 1.91 | 11.5 | 0.320 | 40.9 | 1327 | ||
| 1×120+95 | 1×120 | 12.83 | 0.253 | – | – | 11.5 | 0.320 | 33.7 | 671 | ||
| 3×120+120 | 3×120 | 12.83 | 0.253 | – | – | 12.8 | 0.253 | 40.7 | 1544 | ||
| 3×150+95 | 3×150 | 14.82 | 0.206 | – | – | 11.5 | 0.320 | 45.5 | 1807 | ||
| 3×185+95 | 3×185 | 16.58 | 0.164 | – | – | 11.5 | 0.320 | 45.5 | 2200 | ||
| 3×240+120 | 3×240 | 18.75 | 0.125 | – | – | 12.8 | 0.253 | 50.5 | 2803 | ||
| 3×150+16+95 | 3×150 | 14.82 | 0.206 | 16 | 1.91 | 11.5 | 0.320 | 50.8 | 1877 | ||
| 3×150+50+95 | 3×150 | 14.82 | 0.206 | 50 | 0.641 | 11.5 | 0.320 | 42.8 | 1983 | ||
| 3×150+95+95 | 3×150 | 14.82 | 0.206 | 95 | 0.320 | 11.5 | 0.320 | 49.1 | 2141 | ||
| 3×185+16+95 | 3×185 | 16.58 | 0.164 | 16 | 1.91 | 11.5 | 0.320 | 44.1 | 2267 | ||
| 3×185+50+120 | 3×185 | 16.58 | 0.164 | 50 | 0.641 | 12.8 | 0.253 | 47.0 | 2443 | ||
| 3×240+16+120 | 3×240 | 18.75 | 0.125 | 16 | 1.91 | 12.8 | 0.253 | 49.0 | 2872 | ||
| 3×240+50+120 | 3×240 | 18.75 | 0.125 | 50 | 0.641 | 12.8 | 0.253 | 51.2 | 2979 | ||
| 3×240+120+120 | 3×240 | 18.75 | 0.125 | 120 | 0.253 | 12.8 | |||||
