Tip:
YAVZ3V, NAYFGbY AL/PVC/STA/PVC

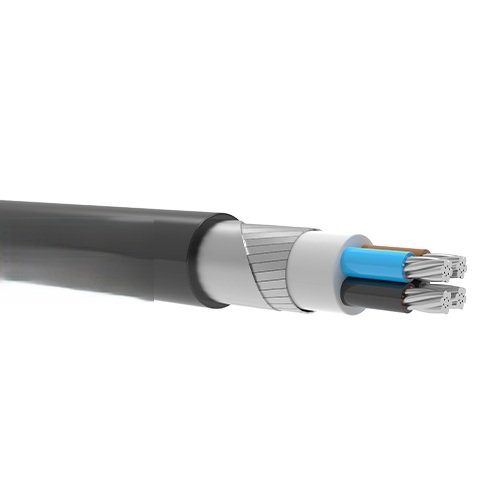

Structura cablului:
Teacă exterioară:
PVC Teacă exterioară Armură: Sârmă de oțel plat galvanizat + Bandă
de oțel galvanizat Umplutură: Umplere PVC Izolație
: PVC (clorură de polivinil)
Conductor: Conductor din aluminiu împletit (Clasa 2)
Date tehnice:
Temperatura maximă de funcționare: 70°C
Temperatura maximă de scurtcircuit: 160°C (max.5 sec)
Raza minimă de îndoire: 15xD
Tensiune de testare: 3.5 kV
Tensiune nominală: 0.6/1 kV
Standardele:
TS IEC 60502-1 , VDE 0271
IEC 60228 : Conductor
IEC 60332-1 : Rezistență la flacără
Locuri de utilizare:
Poate fi utilizat în locuri în care solicitările mecanice sunt mari, în instalații de comutație și industriale și centre de putere și sub pământ atunci când condițiile sunt potrivite.
| Secțiunea transversală nominală | Diametru exterior (aprox.) | Greutate netă (aprox.) | Lungimea expedierii | Rezistența DC a conductorului este max. la 20°C. | Capacitatea de încărcare a curentului | |
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | În sol la 20°C | La 30°C în aer |
| 1×50 | 18,3 | 480 | 1000 | 0.641 | 151 | 131 |
| 1×70 | 20,2 | 594 | 1000 | 0.443 | 185 | 166 |
| 1×95 | 22,1 | 726 | 1000 | 0.320 | 222 | 205 |
| 1×120 | 23,4 | 835 | 1000 | 0.253 | 253 | 239 |
| 1×150 | 25,8 | 999 | 1000 | 0.206 | 284 | 273 |
| 1×185 | 28,1 | 1196 | 1000 | 0.164 | 322 | 317 |
| 1×240 | 30,8 | 1444 | 500 | 0.125 | 375 | 378 |
| 1×300 | 34,3 | 1860 | 500 | 0.100 | 425 | 437 |
| 2×10 | 18,8 | 729 | 1000 | 3.08 | – | – |
| 2×16 | 20,8 | 876 | 1000 | 1.91 | – | – |
| 2×25 | 23,9 | 1132 | 1000 | 1.20 | 104 | 85 |
| 2×35 | 25,9 | 1326 | 1000 | 0.868 | 125 | 104 |
| 2×50 | 29,4 | 1624 | 1000 | 0.641 | 148 | 125 |
| 2×70 | 33,8 | 2093 | 500 | 0.443 | 182 | 159 |
| 2×95 | 37,9 | 2607 | 500 | 0.320 | 219 | 196 |
| 2×120 | 40,8 | 3010 | 500 | 0.253 | 249 | 228 |
| 2×150 | 46,3 | 3764 | 500 | 0.206 | 280 | 260 |
| 2×185 | 51,0 | 4483 | 250 | 0.164 | 318 | 301 |
| 2×240 | 56,9 | 5537 | 250 | 0.125 | 370 | 358 |
| 3×10 | 19,7 | 799 | 1000 | 3.08 | – | – |
| 3×16 | 21,8 | 967 | 1000 | 1.91 | – | – |
| 3×25 | 25,2 | 1261 | 1000 | 1.20 | 102 | 82 |
| 3×35 | 27,5 | 1487 | 1000 | 0.868 | 123 | 100 |
| 3×50 | 31,2 | 1834 | 1000 | 0.641 | 144 | 119 |
| 3×70 | 36,0 | 2372 | 500 | 0.443 | 179 | 152 |
| 3×95 | 40,4 | 2966 | 500 | 0.320 | 215 | 186 |
| 3×120 | 44,0 | 3496 | 500 | 0.253 | 245 | 216 |
| 3×150 | 49,5 | 4291 | 250 | 0.206 | 275 | 246 |
| 3×185 | 54,5 | 5125 | 250 | 0.164 | 313 | 285 |
| 3×240 | 60,9 | 6345 | 250 | 0.125 | 364 | 338 |
| 3×300 | 67,3 | 7873 | 250 | 0.100 | 419 | 400 |
| 3×16+10 | 23,0 | 1065 | 1000 | 1,91 – 3,08 | – | – |
| 3×25+16 | 26,4 | 1378 | 1000 | 1,20 – 1,91 | 102 | 82 |
| 3×35+16 | 28,4 | 1595 | 1000 | 0,868 – 1,91 | 123 | 100 |
| 3×50+25 | 33,0 | 2027 | 1000 | 0,641 – 1,20 | 144 | 119 |
| 3×70+35 | 37,3 | 2566 | 500 | 0,443 – 0,868 | 179 | 152 |
| 3×95+50 | 42,1 | 3188 | 500 | 0,320 – 0,641 | 215 | 186 |
| 3×120+70 | 46,3 | 3840 | 500 | 0,253 – 0,443 | 245 | 216 |
| 3×150+70 | 51,0 | 4538 | 500 | 0,206 – 0,443 | 275 | 246 |
| 3×185+95 | 56,8 | 5579 | 250 | 0,164 – 0,320 | 313 | 285 |
| 3×240+120 | 62,7 | 6771 | 250 | 0,125 – 0,253 | 364 | 338 |
| 3×300+150 | 69,7 | 8430 | 250 | 0,100 – 0,206 | 419 | 400 |
| 3×400+185 | 78,0 | 10496 | 250 | 0,0778 – 0,164 | 484 | 472 |
| 4×10 | 21,2 | 893 | 1000 | 3.08 | – | – |
| 4×16 | 23,6 | 1095 | 1000 | 1.91 | – | – |
| 4×25 | 27,5 | 1450 | 1000 | 1.20 | 102 | 82 |
| 4×35 | 30,1 | 1741 | 1000 | 0.868 | 123 | 100 |
| 4×50 | 34,7 | 2199 | 1000 | 0.641 | 144 | 119 |
| 4×70 | 39,6 | 2802 | 500 | 0.443 | 179 | 152 |
| 4×95 | 44,9 | 3581 | 500 | 0.320 | 215 | 186 |
| 4×120 | 48,4 | 4166 | 500 | 0.253 | 245 | 216 |
| 4×150 | 54,6 | 5127 | 250 | 0.206 | 275 | 246 |
| 4×185 | 60,6 | 6256 | 250 | 0.164 | 313 | 285 |
| 4×240 | 67,3 | 7671 | 250 | 0.125 | 364 | 338 |
| 4×300 | 75,0 | 9701 | 250 | 0.100 | 419 | 400 |
| 4×400 | 83,7 | 12015 | 250 | 0.0778 | 484 | 472 |
| 5×10 | 22,8 | 1069 | 1000 | 3.08 | – | – |
| 5×16 | 25,5 | 1328 | 1000 | 1.91 | – | – |
| 5×25 | 29,9 | 1799 | 1000 | 1.20 | 102 | 82 |
| 5×35 | 33,3 | 2219 | 1000 | 0.868 | 123 | 100 |
| 5×50 | 38,0 | 2761 | 500 | 0.641 | 144 | 119 |
| 5×70 | 43,4 | 3573 | 500 | 0.443 | 179 | 152 |
| 5×95 | 49,3 | 4555 | 500 | 0.320 | 215 | 186 |
| 5×120 | 53,2 | 5350 | 250 | 0.253 | 245 | 216 |
| 5×150 | 60,6 | 6701 | 250 | 0.206 | 275 | 246 |
| 5×185 | 66,8 | 8103 | 250 | 0.164 | 313 | 285 |
| 5×240 | 74,7 | 10111 | 250 | 0.125 | 364 | 338 |
| 5×300 | 82,7 | 12632 | 250 | 0.100 | 419 | 400 |
| 5×400 | 92,9 | 15867 | 250 | 0.0778 | 484 | 472 |
