CABLURI TELEFONIC TU2Yfs(F)LY  Rezistent la foc(Ømm: 0.4, 0.5, 0.6, 0.8, 0.9mm)
Nearmat
T=Cablu Telefonic
F=Impuluta cu Gel
Ab=Armaturi din benzi de otel
U=Cablu Urban
L2Y=Manta de Alpet
fs=Izolatie PE solid/foam
2Y=izolatie PE
Y=Manta PVC

  Aplicație
· Înmormântare directă.· În conducte de cablu subterane.
· Pentru rețeaua de distribuție se utilizează cabluri cu diametrul conductorului de 0,4 și 0,5mm.
· Cablurile cu diametrul conductorului de 0,6, 0,8 și 0,9 mm sunt utilizate pentru rețeaua pe distanțe lungi.

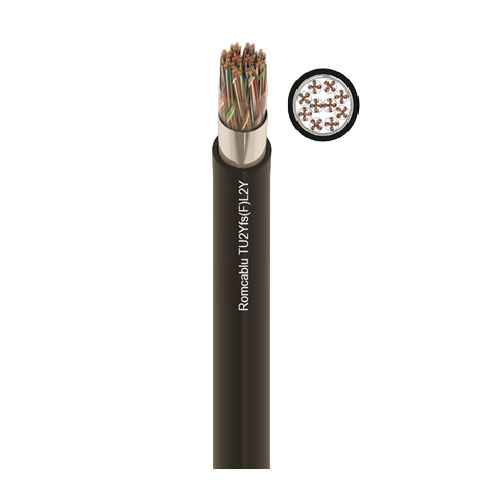

    Construcția cablurilor TU2Yfs(F)LY
1 – Conductor: cupru solid recoapt electrolitic (CCITT galben Cartea Vol. III-2-G.541 B, IEC 28 și ASTM B 3).
2 – Izolație: piele de spumă cu cod de culoare/Solid pe placat cu polietilenă solidă (BS 6234 Tip 03 – ASTM D 1248)
3 -Eșuare :Quad-uri / perechi stelare,fiecare având o lungime specială deașezare până la minimizarea diafoniei și a dezechilibrului
     de capacitate,sunt asamblate în unități de 10 perechi. Grupuri cu 25,50, 100 de perechi sunt înfășurate împreună în miezul cablului.
4 – Compus de umplere:Miezul cablului este umplut cu o umplutură specială de jeleu compus pentru a evita scurgerea apei în spațiile aeriene.
5 -Împachetare: O bandă de poliester non-higroscopică și dielectricăeste aplicat pe miezul cablului longitudinal sau elicoidal.
6 -Ecran:Ambele părți sunt acoperite cu copolimer plat bandă de bandă de aluminiu peste miezul cablului longitudinal pentru  ecranare.
7 – Jacheta exterioară negru din PvcRezistent la foc si rezistentă la UV
Caracteristici tehnice TU2Yfs(F)LY
Diam.conductor 0.40mm 0.50mm 0.60mm 0.80mm 0.90mm
Rezistența conductorului Ω/km (20 °C)
Media maximă 139.4 89.4 62.1 35 27.12
Maxim individual 146.6 93 64.6 37 28.8
Rezistență la izolație(*) >10000 >10000 >15000 >15000 >15000
Capacitate reciprocă nF/km (800 Hz)
Media maximă 50 50 45 45 45
Maxim individual 56 56 51 51 51
Capacitance Unbalance pF/500 m Between Pairs
Media maximă 125 125 60 60 60
Maxim individual 350 350 325 325 325
Between Adjacent Quads
Media maximă 125 125 60 60 60
Maxim individual 275 275 270 270 270
To Screen
Media maximă 500 500 325 325 325
Maxim individual 2000 2000 1300 1300 1300
Dielectric Strength V (DC, 1 minute)
Pereche – Pereche 1400 1400 2000 2400 3000
Pereche – Ecran 1400 1400 2000 2400 3000
perechi Cond.Ømm cablu Ømm Cu kg/km Cab kg/km ambalare m perechi Cond.Ømm cablu Ømm Cu kg/km Cab kg/km ambalare m
2 0.4 6.7 4.8 48 1500 2 0.6 8 10.7 67 1000/2000
4 0.4 6.8 9.5 52 1500 4 0.6 8.1 21.4 77 1000/2000
6 0.4 7.8 14.3 67 1500 6 0.6 9.7 32 107 1000/2000
10 0.4 8.2 23.7 80 1500 10 0.6 11 53.4 133 1200
20 0.4 10 47.4 125 1500 20 0.6 13 106.7 224 1200
30 0.4 13 71.1 181 1500 30 0.6 17 160 346 1200
40 0.4 14 94.8 219 1500 40 0.6 18 213.3 426 1200
50 0.4 15 118.5 259 1000 50 0.6 20 266.6 514 1200
70 0.4 16 165.9 329 1000 70 0.6 22 373.2 666 1200
80 0.4 17 189.6 369 1000 80 0.6 23 426.6 755 1200
100 0.4 18 241.6 455 1000 100 0.6 26 543.6 961 1000
150 0.4 22 362.4 672 500 150 0.6 33 815.4 1453 1000
200 0.4 24 483.2 848 500 200 0.6 36 1087.1 1847 1000
250 0.4 27 604 1035 500 250 0.6 40 1358.9 2266 1000
300 0.4 29 724.8 1223 500 300 0.6 43 1630.7 2699 1000
350 0.4 30 845.5 1374 500 350 0.6 45 1902.4 3042 500
400 0.4 32 966.3 1573 500 400 0.6 48 2174.2 3487 500
500 0.4 36 1207.9 1979 500 500 0.6 55 2717.7 4434 400
600 0.4 39 1449.5 2358 500 600 0.6 60 3261.3 5266 400
700 0.4 41 1691 2673 500 perechi Cond.Ømm cablu Ømm Cu kg/km Cab kg/km ambalare m
800 0.4 44 1932.6 3050 300 2 0.8 9 19 87 1000/2000
900 0.4 48 2174.2 3515 300 4 0.8 9.1 38 104 1200
1000 0.4 50 2415.8 3891 300 6 0.8 12 56.9 151 1200
1200 0.4 54 2898.9 4552 300 10 0.8 12 94.8 194 1200
1500 0.4 60 3623.6 5686 250 20 0.8 16 189.6 343 1200
1600 0.4 61 3865.2 6038 250 30 0.8 20 284.4 543 1200
1800 0.4 66 4348.3 6876 200 40 0.8 22 379.2 675 1200
2100 0.4 70 5073 7943 200 50 0.8 25 473.9 828 1000
2400 0.4 73 5797.8 8851 200 70 0.8 28 663.5 1097 1000
perechi Cond.Ømm cablu Ømm Cu kg/km Cab kg/km ambalare m 80 0.8 29 758.3 1246 1000
2 0.5 7.2 7.4 55 1500 100 0.8 33 966.3 1584 1000
4 0.5 7.3 14.8 62 1500 150 0.8 41 1449.5 2422 500
6 0.5 8.5 22.3 83 1500 200 0.8 46 1932.6 3095 500
10 0.5 9 36.9 101 1500 250 0.8 50 2415.8 3829 400
20 0.5 12 73.7 164 1500 300 0.8 54 2898.9 4529 400
30 0.5 14 111.1 248 1500 350 0.8 57 3382 5122 300
40 0.5 15 148.1 303 1500 400 0.8 61 3865.2 5859 300
50 0.5 17 184.3 362 1000 500 0.8 70 4831.5 7488 300
70 0.5 18 259.2 466 1000 perechi Cond.Ømm cablu Ømm Cu kg/km Cab kg/km ambalare m
80 0.5 19 296.2 523 500 2 0.9 9.4 24 99 1000/2000
100 0.5 21 377.5 657 500 4 0.9 9.6 48 120 1200
150 0.5 26 566.2 978 500 6 0.9 13 72 178 1200
200 0.5 29 755 1244 500 10 0.9 13 120 230 1200
250 0.5 32 943.7 1524 500 20 0.9 17 240 408 1200
300 0.5 34 1132.4 1814 500 30 0.9 22 359.9 658 1200
350 0.5 36 1321.1 2046 500 40 0.9 24 479.9 830 1000
400 0.5 38 1509.9 2340 500 50 0.9 27 599.8 1012 1000
500 0.5 43 1887.3 2953 500 70 0.9 30 839.7 1340 1000
600 0.5 47 2264.8 3522 300 80 0.9 32 959.7 1526 1000
700 0.5 49 2642.2 3983 300 100 0.9 36 1223 1952 500
800 0.5 53 3019.7 4565 300 150 0.9 45 1834.5 2981 500
900 0.5 57 3397.1 5222 300 200 0.9 50 2446 3814 500
1000 0.5 59 3774.6 5768 250 250 0.9 55 3057.4 4704 400
1200 0.5 64 4529.5 6845 250 300 0.9 59 3668.9 5574 300
1500 0.5 72 5661.9 8577 200 350 0.9 62 4280.4 6330 300
1600 0.5 74 6039.3 9114 200 400 0.9 67 4891.9 7245 300
1800 0.5 79 6794.2 10323 200 500 0.9 76 6114.8 9225 250
